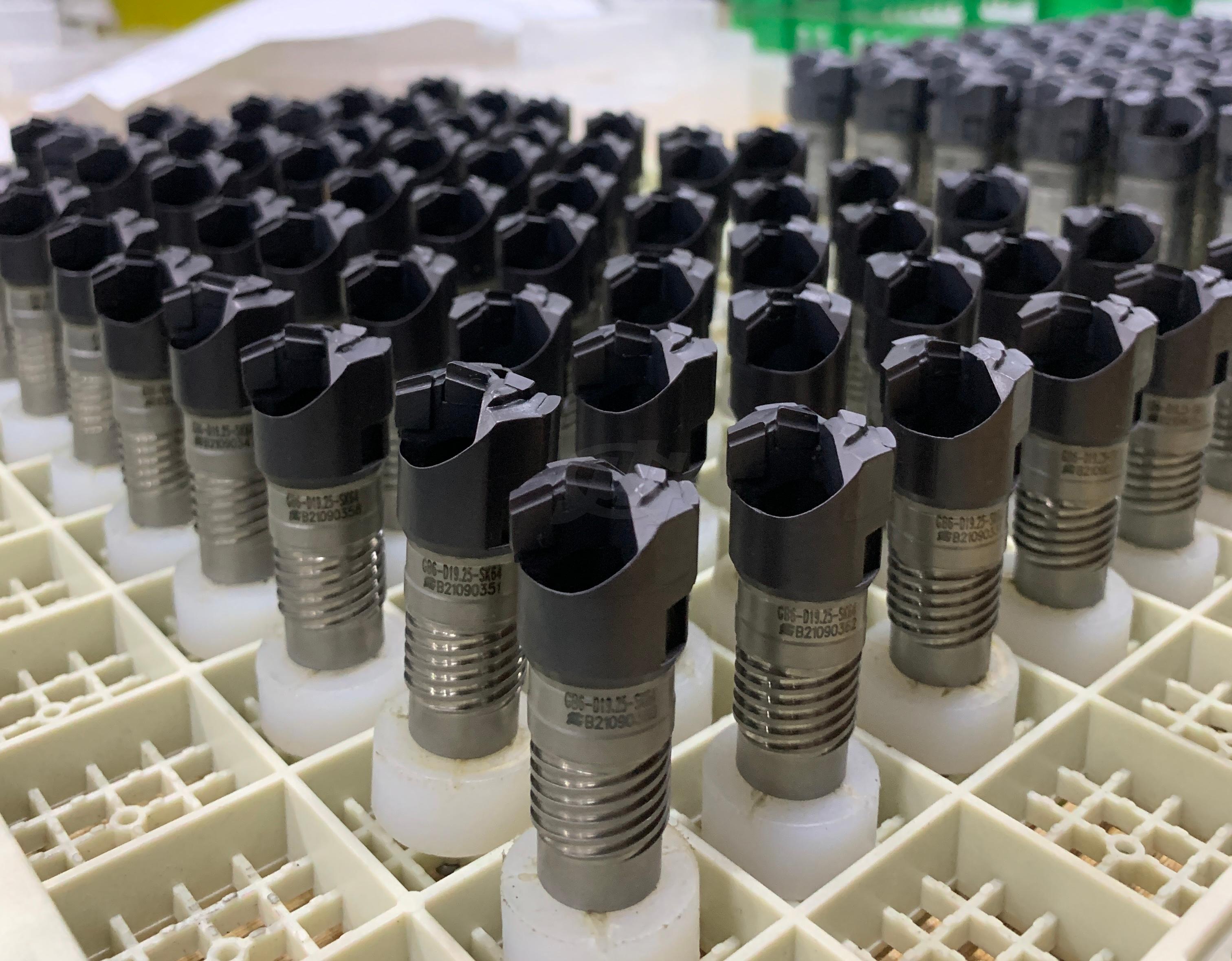

系列BTA管板鉆，該產品依托國家重大課題專項 《第三代核電關鍵零部件蒸汽發生器管板加工用系列化刀具應用示范》研發而成，具有高效，高精度，高穩定性，現已廣泛應用于核電、軍工、石化、鍋爐輔機、制冷、汽輪機、海水淡化等行業管板深孔加工。
產品特征
※刀體采用整體一次性成型，避免刀體對焊產生的質量風險。
※自主知識產權的硬質合金基體材料和涂層，保證鉆削的穩定性和高效性。
※全侵入式刃口強化處理保證了鉆削過程穩定性。
※管板鉆外徑公差控制0.01mm以內，保證鉆頭的高精度。
專利取得
加工案例
|
刀具型號
|
GB6-D16.23-SK64 |
| 工件展示及加工鐵屑 |
  |
|
被加工材質
|
管板鍛件20MnMONb 深度660mm
|
|
轉速
|
N=1470r/min
|
|
進給
|
=90；135；100mm/min
|
|
結果
|
相同切削參數之下，我司管板鉆頭加工壽命和進口相當，高于國產品牌。
|
|
刀具型號
|
GB6-D17.75-SK64
|
|
磨損量對比數據
|
 |
|
被加工材質
|
材料編號SA508cl.3Gr.2堆焊鎳基690合金（800+8mm鎳基堆焊層）
|
|
轉速
|
入口N=800r/min 主軸N=1400r/min
|
|
進給
|
=37(入口）mm/min；115mm/min
|
|
結果
|
實驗結果，我司鉆頭阻力值與進口相當，壽命相當，達到客戶使用要求
|
|
刀具型號
|
GB6-D19.30-SK64
|
|
工件展示
|
  |
|
被加工材質
|
材料編號SA-266Gr.2堆焊ERNiCr-3（400+6mm堆焊層）
|
|
轉速
|
主軸N=1350r/min
|
|
進給
|
=125mm/min
|
|
結果
|
實驗結果，我司鉆頭所有孔徑均滿足19.30（0~+0.05），合格率達100%，滿足高精度使用要求。
|
|
刀具型號
|
GB6-D25.30-SK64
|
|
工件展示
|
 |
|
被加工材質
|
材料編號16MnIII堆焊S30403
|
|
轉速
|
主軸N=900/min
|
|
進給
|
=110mm/min
|
|
結果
|
通過大批量（2000只）驗證工研此規格加工16Mn有效壽命達到20-25m左右，和進口鉆頭壽命相當，完全達到客戶使用要求。
|
