可轉位螺紋刀具
成都工具研究所生產銷售的各類可轉位螺紋刀片，可以用在國外同類產品的刀桿上，其精度 及切削性能已經達到國際同類產品水平。該刀具是加工不銹鋼，鑄鐵，鑄鋼，高強度鋼及有色金屬等材料的高效精密螺紋刀具。其銷售的主要品種有：公職螺紋刀片（M）、統一螺紋刀片（UN）、惠氏螺紋刀片（W）、英國管螺紋刀片（BSPT）、美國管螺紋刀片（NPT）、局部剖面60度截頂形螺紋刀片、局部剖面55度截頂形螺紋刀片,公制梯形螺紋刀片（TR）、美制梯形（愛克母）螺紋刀片（ACME）、美制矮牙梯形（愛克母）螺紋刀片（SACME）、美國石油管螺紋刀片（API）等，同時還提供螺紋刀桿（內外螺紋刀桿），有方柄和圓柄兩種。

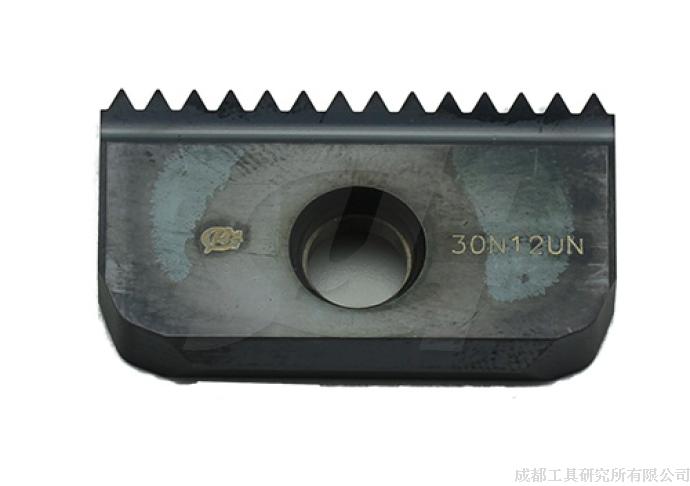

螺紋銑刀片
螺紋銑刀片的優勢：
- 同樣的刀桿和刀片和加工左旋和右旋螺紋
- 一種刀桿和刀片組合可以加工不同管徑的螺紋
- 一次走到完成螺紋加工
- 降低加工成本，比使用絲錐劃算
- 通過多齒加工能有效提升加工效率
- 有利于盲孔加工
- 大多數刀片有2個切削刃
- 對機床功率要求低，一臺小型機床可以生產大型螺紋，并減少更多的加工時間
|
螺距pitch (mm) |
切削刃長 (cutting length) L |
|||||
|
12mm |
14mm |
21mm |
30mm |
40mm |
||
|
0.5 |
Ext. |
|
|
|
|
|
|
Int. |
12 N 0.5 ISO |
14 N 0.5 ISO |
|
|
|
|
|
0.75 |
Ext. |
|
14 E 0.75ISO |
|
|
|
|
Int. |
12 N 0.75ISO |
14 N 0.75ISO |
|
|
|
|
|
1 |
Ext. |
|
14 E 1.0 ISO |
21 E 1.0 ISO |
|
|
|
Int. |
12 N 1.0 ISO |
14 N 1.0 ISO |
21 N 1.0 ISO |
|
|
|
|
1.25 |
Ext. |
|
14 E 1.25ISO |
|
|
|
|
Int. |
12 N 1.25ISO |
14 N 1.25ISO |
|
|
|
|
|
1.5 |
Ext. |
|
14 E 1.5 ISO |
21 E 1.5 ISO |
30 E 1.5 ISO |
40 E 1.5 ISO |
|
Int. |
12 N 1.5 ISO |
14 N 1.5 ISO |
21 N 1.5 ISO |
30 N 1.5 ISO |
40 N 1.5 ISO |
|
|
1.75 |
Ext. |
|
14 E 1.75ISO |
|
|
|
|
Int. |
|
14 N 1.75ISO |
21 N 1.75ISO |
|
|
|
|
2 |
Ext. |
|
14 E 2.0 ISO |
21 E 2.0 ISO |
30 E 2.0 ISO |
40 E 2.0 ISO |
|
Int. |
|
14 N 2.0 ISO |
21 N 2.0 ISO |
30 N 2.0 ISO |
40 N 2.0 ISO |
|
|
2.5 |
Ext. |
|
14 E 2.5 ISO |
21 E 2.5 ISO |
|
|
|
Int. |
|
14 N 2.5 ISO |
21 N 2.5 ISO |
|
|
|
|
螺距pitch (mm) |
切削刃長(cutting length) L |
|||||
|
12mm |
14mm |
21mm |
30mm |
40mm |
||
|
3.5 |
Ext. |
|
|
|
30 E 3.5 ISO |
|
|
Int. |
|
|
21 N 3.5 ISO |
30 N 3.5 ISO |
40 N 3.5 ISO |
|
|
4 |
Ext. |
|
|
|
30 E 4.0 ISO |
40 E 4.0 ISO |
|
Int. |
|
|
|
30 N 4.0 ISO |
40 N 4.0 ISO |
|
|
4.5 |
Ext. |
|
|
|
|
|
|
Int. |
|
|
|
30 N 4.5 ISO |
40 N 4.5 ISO |
|
|
5 |
Ext. |
|
|
|
|
40 E 5.0 ISO |
|
Int. |
|
|
|
|
40 N 5.0 ISO |
|
|
5.5 |
Ext. |
|
|
|
|
|
|
Int. |
|
|
|
|
40 N 5.5 ISO |
|
|
6 |
Ext. |
|
|
|
|
40 E 6.0 ISO |
|
Int. |
|
|
|
|
40 N 6.0 ISO |
|
|

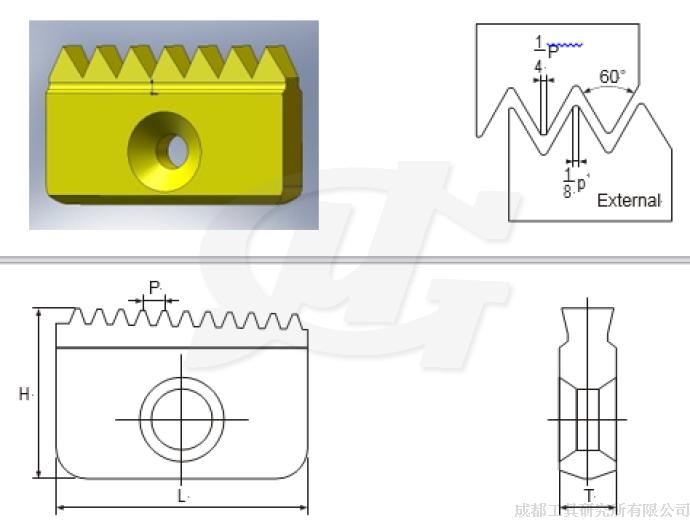

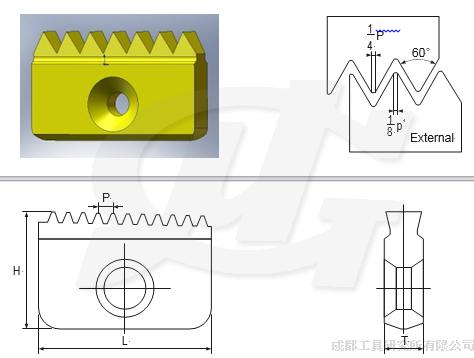

H |
6.3 |
7.5 |
12 |
16 |
20 |
|
|
T |
2.9 |
3.1 |
4.7 |
5.5 |
6.3 |
|
